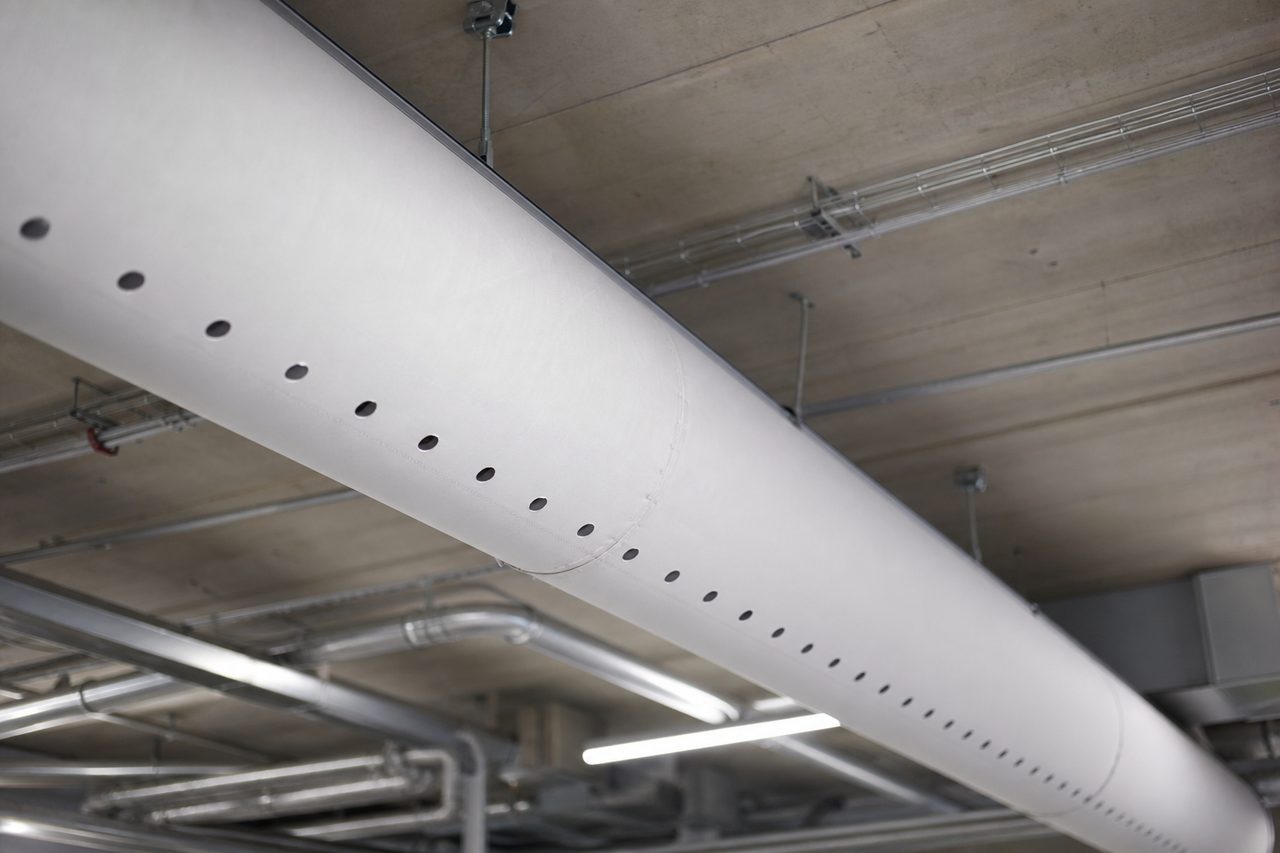

Diffusion par gaine textile sans pont thermique : Gaine textile isolée pour éviter les ponts thermiques

Diffusion par gaine textile sans pont thermique : Gaine textile isolée pour éviter les ponts thermiques désigne une solution de transport et de diffusion d’air conçue pour limiter les déperditions, les reprises de chaleur et le risque de condensation sur un réseau aéraulique. Elle est particulièrement pertinente lorsque des gaines traversent des volumes non chauffés, des zones chaudes, des locaux humides ou des bâtiments où l’esthétique, l’hygiène et le confort acoustique comptent autant que la performance énergétique. Le terme « sans pont thermique » doit toutefois être compris avec précision : une gaine isolée réduit fortement les transferts indésirables, mais seule une conception continue de l’ensemble du réseau peut supprimer les discontinuités thermiques.

Ce que signifie réellement « sans pont thermique »

Dans le bâtiment, un pont thermique est une zone localisée où l’enveloppe isolante est interrompue ou moins performante. Pour un réseau de ventilation ou de traitement d’air, l’expression est souvent employée de manière plus large : elle désigne les fuites de chaleur ou de froid entre l’air transporté dans la gaine et l’ambiance qui l’entoure.

Une gaine textile isolée associe généralement un conduit de diffusion en textile technique à une couche isolante, parfois protégée par une enveloppe extérieure étanche à l’air et à la vapeur d’eau. Son objectif est double :

conserver la température de l’air soufflé jusqu’aux zones de diffusion ;
maintenir la surface extérieure de la gaine à une température compatible avec l’ambiance, afin de réduire le risque de condensation.

Il faut néanmoins distinguer deux situations. Une gaine installée à l’intérieur du volume chauffé ou climatisé a peu d’impact sur les pertes vers l’extérieur, même si elle peut perturber le confort local. Une gaine placée en toiture, en faux plafond non conditionné, dans un parking, un local technique froid ou une zone industrielle chaude doit en revanche être correctement isolée et rendue étanche à la vapeur.

Le véritable risque de pont thermique se situe surtout aux jonctions : raccord sur une centrale de traitement d’air, piquages métalliques, traversées de parois, manchettes, trappes, fixations, extrémités de gaine et reprise d’isolant. Une gaine textile isolée performante ne compense pas une liaison métallique nue ou une traversée d’enveloppe mal traitée.

Pourquoi l’isolation limite les pertes et la condensation

Lorsqu’un air froid circule dans une gaine au sein d’un local chaud et humide, la paroi extérieure peut descendre sous le point de rosée. De l’eau se dépose alors sur la surface : c’est la condensation. À l’inverse, un air chaud transporté dans une zone froide perd une partie de son énergie avant d’atteindre les occupants.

L’épaisseur d’isolant ne se choisit pas au hasard. Sa performance dépend notamment de sa résistance thermique, généralement exprimée par la relation R = épaisseur / conductivité thermique. Plus la conductivité du matériau est faible et plus l’épaisseur est adaptée, plus le transfert thermique est limité. Mais la résistance thermique ne suffit pas : en froid, la continuité du pare-vapeur est souvent déterminante.

En chauffage : l’isolation réduit les pertes de chaleur et évite de surdimensionner inutilement la température de soufflage.
En rafraîchissement : elle limite les gains de chaleur, stabilise la température distribuée et protège contre la condensation.
En déshumidification : elle évite qu’une surface froide devienne un point de ruissellement ou de développement microbiologique.
En fonctionnement intermittent : elle réduit les dérives de température lors des phases de remise en route.

Le textile seul n’est pas automatiquement isolant. Certains textiles sont volontairement poreux pour diffuser l’air sur toute leur surface ; d’autres utilisent des microperforations, des fentes ou des buses. L’isolant, l’enveloppe pare-vapeur et la diffusion doivent donc être conçus comme un ensemble par le fabricant ou le bureau d’études.

Gaine textile simple ou isolée : le bon choix

Gaine textile non isolée

Adaptée aux réseaux situés intégralement dans un volume à température stable, avec peu d’écart entre l’air transporté et l’ambiance. Elle est légère, démontable, souvent économique et très efficace pour une diffusion homogène dans les salles de sport, ateliers, commerces ou espaces de production.

Elle devient moins adaptée dès qu’un air froid circule dans une ambiance chaude et humide, ou qu’une partie du réseau passe dans un local non conditionné.

Gaine textile isolée

À privilégier lorsque la stabilité thermique du flux est critique, que le réseau traverse des zones non chauffées, ou que la température de soufflage est susceptible de créer de la condensation. Elle associe diffusion d’air, maîtrise des déperditions et traitement plus rigoureux des interfaces.

Son coût, son diamètre extérieur, son poids et les exigences de pose sont généralement plus élevés. Elle doit être dimensionnée avec le système de ventilation, et non ajoutée tardivement comme une simple housse.

Dimensionner une diffusion d’air textile isolée

Le dimensionnement ne consiste pas à choisir un diamètre à partir du seul débit. Une diffusion textile mal étudiée peut générer un jet d’air inconfortable, un manque de portée, une pression disponible insuffisante ou une condensation malgré l’isolation.

Définir le besoin aéraulique : débit nominal et minimal, horaires, taux de renouvellement, besoins de chauffage, refroidissement ou déshumidification.
Caractériser les températures : température et humidité du local, température de soufflage, conditions extérieures et conditions saisonnières les plus défavorables.
Identifier le trajet réel : longueur, coudes, dérivations, passages en zones non conditionnées, traversées de parois et contraintes de hauteur.
Choisir le principe de diffusion : textile perméable, microperforé, fentes orientées, buses ou combinaison de plusieurs procédés selon la hauteur sous plafond et l’usage.
Calculer les pertes de charge : la centrale ou le ventilateur doit fournir le débit prévu à la pression disponible requise, en tenant compte des filtres, silencieux, régulateurs et accessoires.
Vérifier le confort : vitesse d’air dans la zone occupée, portée des jets, homogénéité de température et absence de soufflage direct sur les postes fixes.
Vérifier le point de rosée : en régime froid, la température de surface externe doit rester au-dessus du point de rosée de l’air ambiant, avec une marge de sécurité réaliste.
Traiter chaque interface : raccordement à la CTA, manchette, extrémité, traversée et suspension doivent conserver la continuité de l’isolation et, si nécessaire, du pare-vapeur.

Pour un projet tertiaire, agroalimentaire, logistique, hospitalier ou industriel, demandez au fournisseur une note de dimensionnement indiquant au minimum le débit, la pression de fonctionnement, le type de diffusion, la géométrie, les températures de calcul et les conditions de pose.

Spécifier le produit : critères techniques décisifs

Les termes « isolée », « anti-condensation » ou « thermique » ne décrivent pas un niveau de performance identique d’un produit à l’autre. Le cahier des charges doit préciser les caractéristiques mesurables et les contraintes du site.

Critère à comparer	Ce qu’il faut demander	Pourquoi c’est important
Débit et pression	Plage de débit, pression statique minimale et maximale, pertes de charge prévues	Assure une diffusion régulière sans affaissement ni bruit excessif
Isolation thermique	Nature de l’isolant, épaisseur, conductivité thermique et résistance thermique	Permet d’évaluer les pertes ou gains thermiques
Étanchéité vapeur	Présence, position et continuité du pare-vapeur en régime froid	Évite la condensation dans l’isolant et sur la gaine
Mode de diffusion	Porosité, diamètre des perforations, fentes, buses et orientation	Conditionne la vitesse d’air, la portée et le confort
Réaction au feu	Classement du système complet selon l’usage du bâtiment	Indispensable en ERP, locaux à risque et projets soumis à exigences assureur
Entretien	Procédure de dépose, de lavage, de séchage et de remise en place	Préserve l’hygiène et les performances sur la durée
Suspension et raccords	Rails, câbles, anneaux, manchettes et pièces de terminaison	Évite les points de compression, les fuites et les discontinuités d’isolant

Dans un local à forte humidité, une cuisine, une piscine, une zone de lavage ou une industrie de process, il faut aussi examiner la résistance aux produits de nettoyage, aux graisses, aux poussières, aux UV et aux sollicitations mécaniques. Un textile lavable est utile, mais sa méthode de lavage doit rester compatible avec la stabilité dimensionnelle du produit.

Pose, réception et maintenance

Une excellente gaine ne donnera pas ses performances si elle est comprimée, mal tendue ou raccordée à des accessoires non isolés. La pose doit être préparée avant l’arrivée du matériel, notamment lorsque l’enveloppe isolante augmente le diamètre extérieur du réseau.

Contrôler les dimensions, les repères de montage, les diamètres de raccordement et les emplacements de suspension.
Installer les rails ou câbles selon l’entraxe défini par le fabricant afin d’éviter le fléchissement et les poches d’eau éventuelles.
Poser les raccords en garantissant l’étanchéité à l’air et la continuité de l’isolation autour des interfaces.
Ne jamais écraser l’isolant avec des colliers ou des fixations inadaptées : une compression réduit sa performance et crée un point froid.
Mettre le réseau en pression, contrôler le gonflage, l’orientation de la diffusion, les fuites et l’absence de condensation lors des premiers régimes de fonctionnement.
Documenter les réglages de débit et remettre les instructions de nettoyage, de démontage et de remontage.

Réglementation, sécurité incendie et hygiène

En France, la réglementation environnementale des bâtiments ne rend pas obligatoire une technologie précise de gaine textile isolée. La RE2020 évalue la performance globale du bâtiment ; les pertes des réseaux et les équipements sont donc à considérer dans le calcul énergétique et dans les prescriptions de l’opération. Les exigences peuvent être renforcées par le marché, le bureau de contrôle, l’assureur ou le référentiel environnemental visé.

Pour un projet non résidentiel, les normes de la série EN 16798 servent de référence pour les paramètres de ventilation et de confort, tandis que la réception des installations doit inclure les contrôles de débit, de pression et de réglage. Les règles de propreté des réseaux, souvent associées à la norme EN 15780, doivent guider le plan de maintenance.

En matière d’incendie, exigez le classement de réaction au feu du système réellement fourni : textile, isolant, pare-vapeur, revêtement et éventuels accessoires. Une attestation concernant uniquement le tissu extérieur ne suffit pas toujours. En ERP, dans les établissements de santé, les cuisines professionnelles, les sites industriels ou les zones à atmosphère explosible, une validation spécifique du bureau d’études et des autorités compétentes est indispensable.

Prix d’une gaine textile isolée et calcul de rentabilité

Le prix dépend davantage du niveau de personnalisation que du simple diamètre : débit, longueur, textile de diffusion, isolation, classement feu, raccords, rails, géométrie, traitement pare-vapeur et contraintes de chantier modifient fortement le devis. Les valeurs ci-dessous sont des ordres de grandeur généralement constatés en France, hors TVA, pour aider à cadrer une consultation ; elles ne remplacent pas une offre fabricant.

Poste	Fourchette indicative	Ce qui fait varier le coût
Gaine textile de diffusion non isolée, fourniture	Environ 40 à 120 € par mètre linéaire	Diamètre, textile, perforations, classement feu, impression ou coloris
Gaine textile isolée, fourniture	Environ 100 à 280 € par mètre linéaire	Épaisseur d’isolant, pare-vapeur, enveloppe, raccords et sur-mesure
Pose complète avec suspensions et raccordements	Environ 60 à 180 € par mètre linéaire	Hauteur, accessibilité, phasage, nacelle, traversées et finitions
Étude, plans et mise au point	De quelques centaines à plusieurs milliers d’euros	Complexité du réseau, simulation de diffusion, essais et réception

La rentabilité ne doit pas être calculée sur le seul prix d’achat. Comparez le coût global : énergie perdue ou reprise, puissance de chauffage ou de froid nécessaire, risque de sinistre lié à la condensation, durée d’intervention de nettoyage, facilité de remplacement et temps d’arrêt du site. Dans un réseau traversant un volume froid ou chaud sur une grande longueur, le surcoût d’isolation est souvent plus justifiable que sur un court tronçon intégralement situé dans le volume conditionné.

Erreurs à éviter

Assimiler isolation et étanchéité vapeur : un isolant humide perd une grande part de son efficacité ; en froid, la barrière vapeur doit être continue.
Choisir une gaine sur le diamètre seul : le mode de diffusion et la pression disponible déterminent le confort réel.
Oublier les accessoires : un piquage métallique, une manchette ou une extrémité non isolée peut annuler le bénéfice d’un long tronçon isolé.
Réduire l’entraxe de suspension au hasard : une fixation qui comprime l’isolant crée une faiblesse thermique et mécanique.
Installer une diffusion poreuse dans un environnement très poussiéreux sans stratégie d’entretien : le textile doit rester accessible et compatible avec les procédures de nettoyage.
Commander sans données climatiques : sans humidité ambiante et température de soufflage, il est impossible de valider sérieusement le risque de condensation.

FAQ

Une gaine textile isolée peut-elle supprimer totalement les ponts thermiques ?

Non. Elle réduit les échanges thermiques le long du conduit, mais les ponts thermiques ou fuites de chaleur peuvent subsister aux raccords, supports, piquages et traversées de parois. Une continuité d’isolation et de pare-vapeur est nécessaire sur tout le réseau concerné.

Faut-il isoler une gaine textile installée dans un faux plafond ?

Oui si le faux plafond est hors du volume chauffé ou climatisé, s’il est très chaud, très froid ou humide, ou si l’air transporté présente un fort écart de température avec l’ambiance. Si le plénum appartient réellement au volume conditionné, l’intérêt énergétique peut être moindre, mais le risque de condensation doit tout de même être vérifié.

Une gaine textile isolée convient-elle à la climatisation ?

Oui, à condition de calculer le point de rosée et de prévoir une enveloppe étanche à la vapeur lorsque le risque de condensation existe. Le produit doit être spécifiquement conçu pour le régime de soufflage froid et les conditions hygrométriques du local.

Quel isolant choisir pour une gaine textile ?

Le choix dépend de la température de l’air, de l’humidité, du classement feu requis, du poids admissible et de la facilité d’entretien. Il faut comparer la conductivité thermique, l’épaisseur, le comportement à l’humidité et la compatibilité avec le textile de diffusion plutôt que retenir uniquement l’isolant le moins cher.

Une gaine textile isolée est-elle lavable ?

La partie textile de diffusion est souvent démontable et lavable selon les préconisations du fabricant. En revanche, l’ensemble isolé n’est pas nécessairement lavable en machine comme un textile simple. Vérifiez précisément la procédure de dépose, les cycles autorisés, le séchage et les pièces à remplacer.

Quel est le principal avantage face à une gaine métallique isolée ?

La gaine textile apporte une diffusion d’air répartie, un faible poids, un montage rapide et une maintenance simplifiée lorsque le textile est démontable. La gaine métallique isolée reste souvent pertinente pour les réseaux complexes, les fortes pressions, les contraintes mécaniques importantes ou certaines exigences de compartimentage et de protection incendie.
