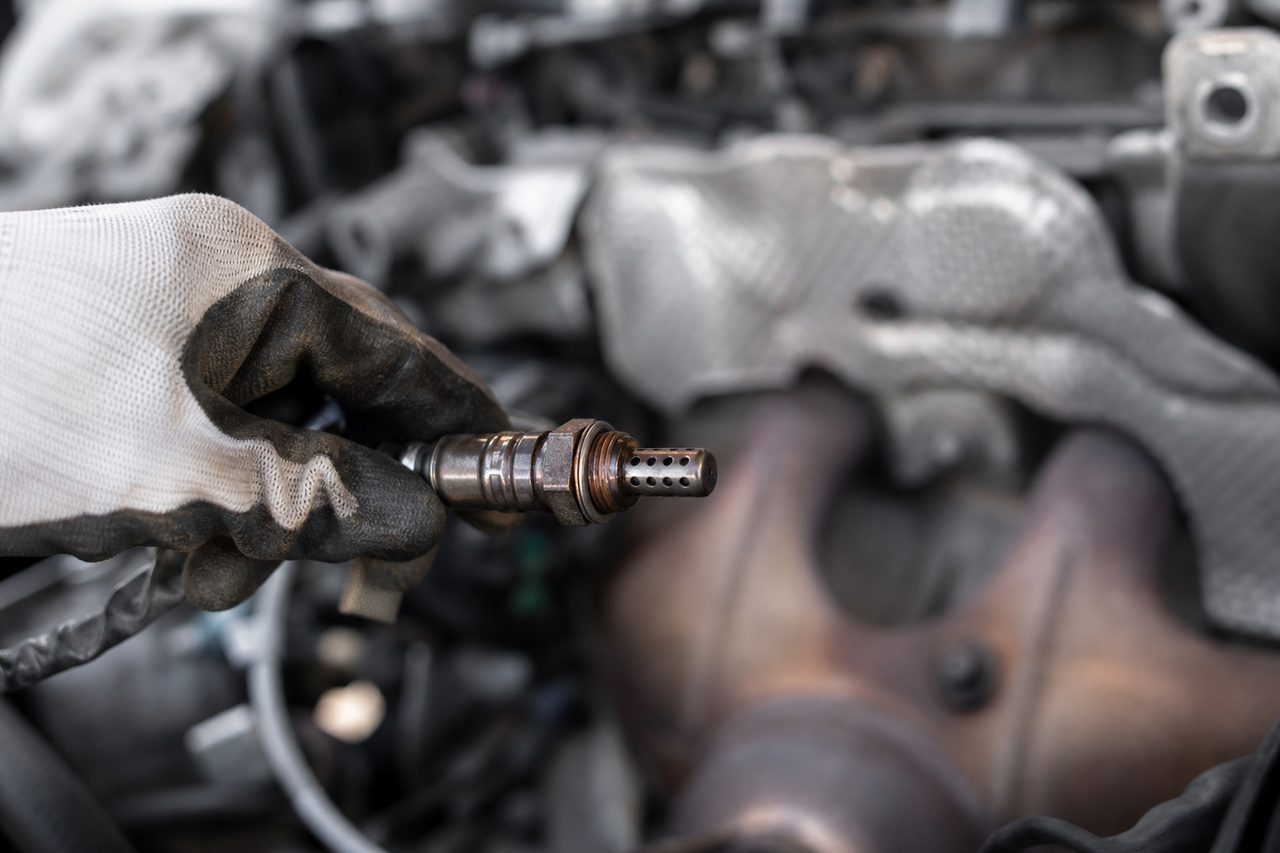

Fonctionnement d’une sonde lambda sur moteur essence : explication simple

Le fonctionnement d’une sonde lambda sur moteur essence repose sur une idée simple : mesurer l’oxygène restant dans les gaz d’échappement pour que le calculateur moteur ajuste précisément la quantité d’essence injectée. Ce petit capteur, vissé sur la ligne d’échappement, joue un rôle déterminant dans la consommation, les émissions polluantes, le bon fonctionnement du catalyseur et l’apparition du voyant moteur. Comprendre ce qu’il mesure, ce qu’il ne mesure pas et comment l’interpréter évite de remplacer une sonde à tort.

Pourquoi la sonde lambda est indispensable

Un moteur essence fonctionne grâce à la combustion d’un mélange d’air et de carburant. Pour être efficace, ce mélange doit contenir une quantité d’essence adaptée à la masse d’air réellement admise. Or cette quantité varie en permanence selon la température extérieure, l’altitude, la charge du moteur, l’encrassement progressif de certains organes ou encore la qualité du carburant.

La sonde lambda permet au calculateur d’injection de corriger ces variations en temps réel. Elle est particulièrement importante sur les véhicules équipés d’un catalyseur trois voies, aujourd’hui la norme sur les moteurs essence. Ce catalyseur réduit simultanément les hydrocarbures imbrûlés, le monoxyde de carbone et les oxydes d’azote, mais uniquement si le mélange air-carburant reste très proche de l’équilibre idéal.

Sans retour fiable de la sonde lambda, le calculateur bascule souvent sur des valeurs de sécurité ou corrige mal l’injection. Le moteur peut alors consommer davantage, perdre en agrément et émettre plus de polluants. À terme, un mélange durablement trop riche peut aussi surchauffer ou détériorer le catalyseur.

Principe : le rapport air-carburant et la valeur lambda

Le terme lambda désigne le rapport entre le mélange réel admis dans le moteur et le mélange théorique idéal pour brûler complètement le carburant. Pour l’essence sans plomb classique, le rapport stœchiométrique est proche de 14,7 kg d’air pour 1 kg d’essence. Cette valeur peut légèrement varier selon le carburant utilisé, notamment avec une essence contenant davantage d’éthanol.

• Lambda = 1 : le mélange est proche de l’équilibre stœchiométrique. C’est la zone recherchée pour l’efficacité du catalyseur trois voies.
• Lambda inférieur à 1 : le mélange est riche, donc il contient trop d’essence ou pas assez d’air. Il reste peu d’oxygène dans les gaz d’échappement.
• Lambda supérieur à 1 : le mélange est pauvre, donc il contient trop d’air ou pas assez d’essence. Les gaz d’échappement contiennent davantage d’oxygène.

Le moteur ne reste pas toujours exactement à lambda 1. Lors d’une forte accélération, certains moteurs enrichissent volontairement le mélange pour préserver les températures et fournir plus de puissance. À la décélération, l’injection peut être coupée, ce qui laisse beaucoup d’oxygène dans l’échappement. La sonde doit donc être comprise dans son contexte de fonctionnement, et non à partir d’une seule valeur lue à l’arrêt.

Comment la sonde communique avec le calculateur

Placée dans la ligne d’échappement, la sonde lambda est exposée au flux des gaz brûlés. Son élément sensible compare l’oxygène présent dans les gaz d’échappement avec une référence d’oxygène. Cette comparaison génère un signal électrique ou une information de courant que le calculateur interprète.

Lorsque le moteur est chaud et que les conditions sont réunies, le calculateur passe en boucle fermée. Il enrichit ou appauvrit légèrement l’injection, observe la réaction de la sonde, puis recommence plusieurs fois par seconde. Ces petites corrections sont normales : elles maintiennent la combustion autour de la cible souhaitée malgré les variations de fonctionnement.

Au démarrage à froid, la sonde n’est pas encore suffisamment chaude pour fournir une mesure précise. Le calculateur travaille alors généralement en boucle ouverte, avec des cartographies préenregistrées et les informations d’autres capteurs, comme la température du liquide de refroidissement ou le débit d’air. La plupart des sondes modernes disposent d’une résistance chauffante interne afin d’atteindre rapidement leur température de fonctionnement, souvent supérieure à environ 300 °C.

Sonde amont et sonde aval : deux missions distinctes

Sur de nombreux moteurs essence modernes, il existe au moins deux sondes lambda. Elles ne remplissent pas la même fonction et ne sont pas toujours interchangeables, même si leur apparence est similaire.

Sur les motorisations à deux bancs de cylindres, comme certains V6 ou V8, chaque rangée peut avoir ses propres sondes amont et aval. Les outils de diagnostic parlent alors de bank 1 et bank 2, ainsi que de sensor 1 avant catalyseur et sensor 2 après catalyseur.

Technologies : bande étroite ou large bande

Deux grandes familles de capteurs coexistent. Leur principe général est le même, mais la précision et le type de signal diffèrent.

Une sonde à bande étroite saine commute rapidement de part et d’autre de la valeur cible lorsque le moteur est chaud et stabilisé. Une sonde large bande fournit généralement une valeur d’équivalence, une valeur lambda ou un courant interprété par le calculateur. Les unités et affichages dépendent de la marque de l’outil de diagnostic : il faut donc consulter les données constructeur avant de conclure à une panne.

Symptômes, causes et codes défaut

Une sonde lambda défaillante peut provoquer plusieurs symptômes, mais aucun n’est totalement spécifique. Le voyant moteur est fréquent, sans être systématique. Une dégradation progressive de la sonde peut passer inaperçue pendant longtemps, car le calculateur compense partiellement ses dérives.

Signes possibles d’un problème de sonde lambda

• Voyant moteur allumé avec un défaut lié au capteur, à son chauffage ou à la richesse.
• Hausse inhabituelle de la consommation de carburant.
• Ralenti instable, hésitations, à-coups ou manque de reprise.
• Odeur d’essence à l’échappement, fumée sombre ou émissions élevées.
• Difficulté à réussir un contrôle antipollution.
• Dégradation prématurée du catalyseur si le moteur roule longtemps avec un mélange trop riche.

Ce qui peut réellement endommager ou fausser une sonde

• Vieillissement de l’élément sensible, souvent après un kilométrage important.
• Fils coupés, connecteur oxydé, isolation fondue par la chaleur ou résistance chauffante défaillante.
• Fuite d’échappement avant la sonde, qui aspire de l’air extérieur et fait croire à un mélange pauvre.
• Fuite d’admission, durite percée, débitmètre imprécis ou pression de carburant incorrecte.
• Consommation d’huile ou passage de liquide de refroidissement dans les cylindres, qui contaminent les gaz d’échappement.
• Ratés d’allumage, injecteur qui fuit ou carburant imbrûlé, susceptibles d’abîmer la sonde et le catalyseur.
• Produits d’étanchéité non compatibles utilisés sur l’échappement ou près de l’admission.

Les codes OBD tels que P0130 à P0167 peuvent viser un circuit de sonde, une activité trop lente, une tension incohérente ou un défaut de chauffage. Ils donnent une direction de recherche, pas un verdict automatique. Par exemple, un code signalant un mélange pauvre peut être causé par une prise d’air, et un code P0420 peut révéler un catalyseur fatigué, une fuite d’échappement ou une sonde aval erronée.

Diagnostiquer sans remplacer inutilement

Remplacer une sonde lambda uniquement parce qu’un voyant moteur s’allume est une erreur coûteuse. La méthode la plus fiable consiste à vérifier d’abord les conditions qui influencent sa mesure.

1. Lire tous les codes défaut, y compris ceux qui semblent secondaires. Un code d’allumage, de débit d’air ou de température peut expliquer un défaut de richesse.
2. Relever les données en temps réel moteur chaud : température, corrections de carburant à court et long terme, signal de sonde amont et comportement de la sonde aval.
3. Comparer les corrections de richesse. Des corrections très positives indiquent souvent que le calculateur ajoute du carburant parce qu’il perçoit un mélange pauvre ; des corrections très négatives signalent l’inverse. Leur interprétation dépend du régime et de la charge.
4. Inspecter le faisceau et les connecteurs. Chercher des câbles brûlés, écrasés, tendus, oxydés ou souillés par l’huile.
5. Contrôler les fuites sur l’admission et l’échappement, particulièrement en amont de la sonde concernée.
6. Vérifier l’état général du moteur : bougies, bobines, injecteurs, consommation d’huile, pression de carburant et éventuels ratés.
7. Tester le chauffage de sonde selon la procédure constructeur. La résistance et l’alimentation ne se contrôlent pas de manière identique sur tous les véhicules.

Un oscilloscope et une valise de diagnostic capable d’afficher les données constructeur offrent une analyse plus fiable qu’un simple multimètre. Ne percez pas les fils, ne court-circuitez pas les broches et ne débranchez pas une sonde moteur tournant sans suivre la méthode du constructeur : cela peut créer des défauts parasites ou endommager le circuit.

Remplacement, compatibilité et budget

Une sonde lambda doit être remplacée par une référence strictement compatible avec le véhicule : motorisation, année, position dans l’échappement, nombre de fils, connecteur et calibration comptent. Le plus sûr est de rechercher la pièce avec le numéro VIN ou la référence d’origine, plutôt qu’avec le seul modèle de voiture.

Les sondes dites universelles, livrées avec des fils à raccorder, peuvent être moins chères mais imposent un câblage irréprochable. Une inversion de fil, une soudure mal protégée ou un raccord exposé à la chaleur peut créer une panne difficile à diagnostiquer. Pour un véhicule récent, une sonde avec connecteur spécifique prête à monter est généralement préférable.

Ces montants sont indicatifs. Une sonde grippée dans une ligne d’échappement corrodée peut demander plus de temps, voire nécessiter une réparation complémentaire. À l’inverse, une sonde accessible depuis le dessous du véhicule peut être remplacée rapidement par un professionnel.

Bonnes pratiques au montage

• Intervenir sur un échappement froid afin d’éviter les brûlures.
• Débrancher le connecteur sans tirer sur les fils.
• Utiliser une douille adaptée pour sonde lambda afin de ne pas détériorer le faisceau.
• Respecter le couple de serrage prévu par le constructeur.
• Ne pas toucher ni contaminer l’extrémité sensible de la sonde.
• Ne pas ajouter de graisse ou de pâte sur le filetage si la pièce est déjà traitée ; suivre la notice du fabricant.
• Effacer les défauts après réparation, puis effectuer un essai routier permettant aux moniteurs OBD de se réinitialiser.

Entretien, erreurs à éviter et cadre réglementaire

Il n’existe pas toujours un intervalle de remplacement fixe pour une sonde lambda. Certaines tiennent très longtemps, d’autres se dégradent avec l’âge, les trajets courts, la chaleur ou un problème moteur adjacent. La meilleure prévention consiste à entretenir correctement l’allumage et l’injection, à réparer rapidement toute consommation anormale d’huile ou de liquide de refroidissement, et à ne pas négliger un voyant moteur.

Évitez de supprimer une sonde, de monter un leurre électronique ou de modifier le logiciel moteur pour masquer un défaut antipollution. Ces pratiques peuvent empêcher la surveillance du catalyseur, accroître les émissions et rendre le véhicule non conforme. En France, le système de dépollution doit rester présent et en état de fonctionnement ; un voyant moteur, une pollution excessive ou un équipement modifié peuvent entraîner une contre-visite au contrôle technique selon le défaut constaté.

Un défaut de sonde lambda ne signifie pas automatiquement que la sonde est à remplacer. Avant toute commande, confirmez sa référence, sa position et la cause probable de l’anomalie avec un diagnostic cohérent.
