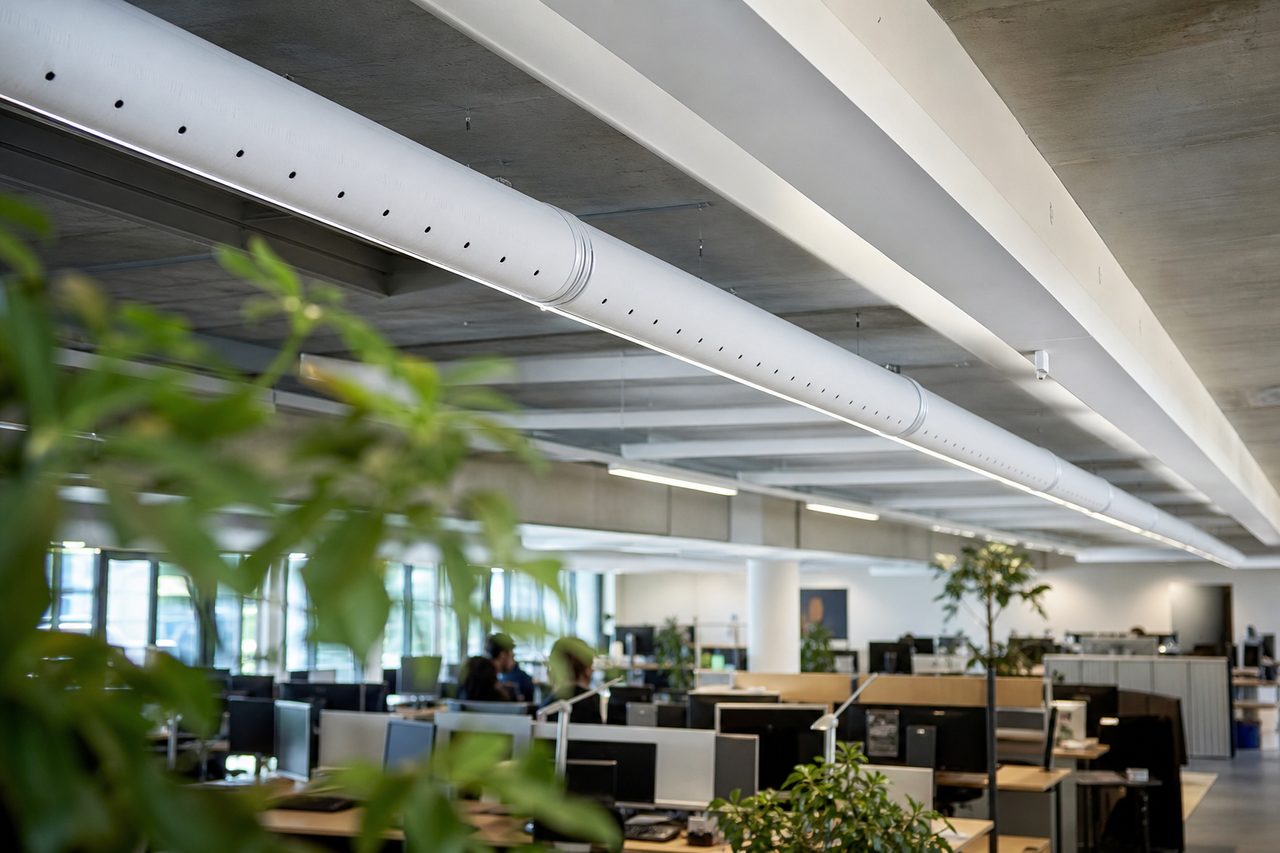

Diffusion par gaine textile pour open space : Diffusion d’air adaptée aux open spaces pour confort collectif

Dans un open space, une ventilation ou une climatisation performante ne suffit pas si l’air est mal diffusé. Courants d’air sur certains postes, zones trop chaudes, bruit, sensation d’air confiné ou conflits récurrents autour de la température sont souvent des problèmes de distribution, et non de production d’air. La diffusion par gaine textile pour open space permet de répartir l’air traité sur une grande surface avec une diffusion douce, à condition de la dimensionner selon les débits, la hauteur sous plafond, les usages et l’implantation réelle des postes de travail.

Pourquoi l’open space exige une diffusion d’air spécifique

Un plateau ouvert présente des contraintes différentes d’un bureau individuel. Les occupants y sont nombreux, sédentaires et installés durablement dans une même zone. Ils sont donc particulièrement sensibles aux écarts de température, aux vitesses d’air excessives et au bruit aéraulique. La difficulté augmente lorsque l’espace comprend des salles de réunion vitrées, des façades très exposées au soleil, des zones de reprographie ou des espaces collaboratifs plus densément occupés.

Une diffusion bien pensée doit répondre simultanément à quatre objectifs :

Renouveler l’air et évacuer les polluants liés à l’occupation, au mobilier, aux produits d’entretien et aux équipements.
Maintenir une température homogène, en chauffage comme en rafraîchissement, sans créer de stratification excessive au plafond.
Limiter les courants d’air dans la zone occupée, notamment au-dessus des bureaux fixes et des salles de réunion.
Préserver le confort acoustique, essentiel dans un environnement déjà exposé aux conversations et aux appels.

Les diffuseurs métalliques ponctuels peuvent répondre à ces besoins, mais ils concentrent l’air sur un nombre limité de points. À l’inverse, une gaine textile transforme une longueur de réseau en surface de diffusion. Elle est donc particulièrement pertinente pour les plateaux réguliers, les plafonds apparents et les projets où l’on souhaite rendre la distribution d’air plus discrète visuellement ou, au contraire, en faire un élément architectural assumé.

Comprendre la diffusion par gaine textile

Une gaine textile transporte l’air depuis une centrale de traitement d’air, une unité de ventilation ou un réseau de climatisation, puis le diffuse de façon continue ou ciblée. Elle est généralement suspendue sous plafond à l’aide de rails, câbles ou profils dédiés. À l’arrêt, elle peut se dégonfler partiellement ; en fonctionnement, elle prend sa forme cylindrique grâce à la pression d’air interne.

Les principaux modes de diffusion

Diffusion par porosité : l’air traverse l’ensemble de la surface du textile. Elle produit une diffusion très douce et homogène, adaptée aux faibles vitesses recherchées près des occupants.
Diffusion par microperforations : des perforations très fines répartissent le débit sur une grande zone. C’est une solution fréquente en rafraîchissement pour limiter la sensation de souffle direct.
Diffusion par perforations orientées : les trous, rangées de trous ou fentes sont positionnés pour projeter l’air selon un angle précis. Elle sert à atteindre une zone ou à éviter une façade, une cloison, un luminaire ou des postes fixes.
Diffusion par buses textiles : des sorties plus localisées génèrent une portée plus importante. Cette configuration convient davantage aux grands volumes ou aux plafonds élevés qu’aux postes de travail placés juste sous le réseau.

Dans un open space, la solution la plus confortable est souvent une combinaison : diffusion très fine sur les portions situées au-dessus des bureaux et diffusion plus directionnelle dans les circulations, les zones périphériques ou les volumes plus hauts. Le choix dépend aussi du mode de fonctionnement. Un air froid, plus dense, a tendance à descendre ; un air chaud monte. Une même gaine ne se comporte donc pas exactement de la même manière en été et en hiver.

Dimensionner une gaine textile pour un open space

Le dimensionnement ne doit jamais commencer par le diamètre ou la couleur du conduit. Il part du bilan aéraulique et thermique du local. La gaine textile ne compense ni une centrale sous-dimensionnée, ni une reprise d’air mal placée, ni une puissance de chauffage ou de refroidissement insuffisante.

Les données à réunir avant de consulter un fabricant ou un installateur

Le plan à jour : surface, hauteur libre, faux plafond ou plafond apparent, poutres, luminaires, sprinklers, cloisons et cheminements techniques.
L’occupation réelle : nombre de postes, densité maximale, horaires, salles de réunion et zones temporairement très occupées.
Les débits par zone : débit d’air neuf réglementaire, débit total de soufflage et, si besoin, débit variable selon l’occupation.
Les conditions de soufflage : température d’air en été et en hiver, hygrométrie, pression disponible, vitesse dans le réseau et niveau sonore visé.
L’implantation des postes : localisation des bureaux, des zones de concentration, des circulations, des espaces de détente et des retours d’air.
Les contraintes d’exploitation : accessibilité pour le lavage, continuité de service, possibilité de poser un jeu de gaines de rechange et exigences incendie du bâtiment.

En France, pour les locaux à pollution non spécifique, le Code du travail fixe notamment un débit minimal d’air neuf de 25 m³/h par occupant dans les bureaux. Ce seuil ne définit toutefois pas le débit total nécessaire au confort d’été : celui-ci peut être plus élevé lorsqu’il faut évacuer des charges thermiques. Le texte applicable et ses cas particuliers sont à vérifier dans le Code du travail relatif à l’aération et à l’assainissement des locaux.

Exemple de raisonnement : un plateau de 432 m² accueillant 36 personnes nécessite a minima 900 m³/h d’air neuf au titre de ce repère de bureau, hors exigences particulières. Si l’étude thermique impose un soufflage total de 3 600 m³/h pour le rafraîchissement, le réseau textile doit être calculé pour ce débit total, pas seulement pour les 900 m³/h réglementaires. Trois lignes alimentées à 1 200 m³/h peuvent être envisagées si le plan, les diamètres, la pression et les portées calculées le permettent. Ce n’est qu’un scénario illustratif : la répartition finale relève d’une étude aéraulique.

Les points de confort à contrôler

Paramètre	Pourquoi il est déterminant	Point de vigilance en open space
Vitesse d’air dans la zone occupée	Elle influence directement la perception de courant d’air.	Éviter une projection directe sur les têtes, nuques et mains des personnes assises.
Température de soufflage	Elle conditionne la flottabilité de l’air et la portée du jet.	Un soufflage très froid nécessite une diffusion particulièrement fine et bien répartie.
Hauteur de suspension	Elle détermine le temps de mélange de l’air avant l’arrivée dans la zone occupée.	À faible hauteur sous plafond, privilégier généralement une diffusion douce plutôt que des buses puissantes.
Pression disponible	Elle permet à la gaine de garder sa forme et d’assurer une diffusion régulière.	Vérifier les pertes de charge du réseau, des filtres et des accessoires à débit nominal.
Reprise d’air	Elle organise le balayage du local et évite les courts-circuits entre soufflage et reprise.	Ne pas placer la reprise trop près du soufflage sans vérifier le cheminement réel de l’air.
Acoustique	Le bruit de soufflage peut dégrader la concentration.	Contrôler le niveau sonore à chaque poste, pas uniquement à proximité de la centrale.

Choisir le bon mode de diffusion et le bon textile

Le textile n’est pas seulement un choix esthétique. Selon les gammes, il existe des tissus plus ou moins perméables, des systèmes à microperforations calibrées, des traitements antistatiques et des toiles adaptées aux contraintes incendie. Le fabricant doit fournir les caractéristiques de diffusion, les conditions de lavage et les justificatifs de réaction au feu du produit fini.

Critères de sélection concrets

Mode chaud et froid : préciser les températures de soufflage extrêmes et les périodes de fonctionnement. Une gaine optimisée pour le froid seul ne répond pas automatiquement au chauffage.
Hauteur disponible : un plafond de 2,70 m impose davantage de précautions qu’un plafond industriel de 5 m ou plus.
Configuration du plateau : une ligne centrale, deux lignes parallèles ou des branches latérales ne créent pas la même couverture.
Aspect visuel : couleur, diamètre, impression éventuelle et intégration aux luminaires doivent être validés sur plan, voire sur échantillon.
Entretien : choisir une toile lavable, une fixation démontable et, pour les sites occupés en continu, prévoir un second jeu de gaines.
Évolutivité : si les postes sont souvent réaménagés, privilégier une implantation qui couvre largement le plateau plutôt qu’une diffusion trop focalisée.

Gaine textile ou réseau métallique : le comparatif

Gaine textile

Points forts : diffusion continue, faible masse, installation rapide sur plafond apparent, entretien possible par lavage, nombreuses options de couleurs et de diffusion.

Limites : conception sur mesure indispensable, aspect visible, besoin d’une pression adaptée, contraintes de réaction au feu et de démontage à anticiper.

Conduit métallique avec diffuseurs

Points forts : solution très répandue, robuste, compatible avec de nombreux terminaux et parfois plus discrète derrière un faux plafond.

Limites : diffusion plus ponctuelle, travaux potentiellement plus lourds, réglages de plusieurs diffuseurs et maintenance des grilles à organiser.

Le bon choix dépend donc de l’architecture et du scénario d’usage. Pour un open space en plafond apparent, une gaine textile peut réduire le nombre de terminaux visibles et offrir une diffusion plus enveloppante. Dans un faux plafond modulaire avec une trame de diffuseurs déjà définie, un réseau métallique classique peut rester plus cohérent. Il est également possible de combiner les deux : conduit rigide sur les tronçons techniques, puis gaine textile dans le volume occupé.

Installation, réglage et mise en service

La qualité de pose conditionne la qualité de diffusion. Une gaine installée trop basse, vrillée, insuffisamment tendue ou raccordée à un plénum mal dimensionné ne donnera pas les performances prévues. Avant installation, l’entreprise doit vérifier les ancrages, les charges admissibles, la cohabitation avec les réseaux électriques et de sécurité incendie, ainsi que les possibilités d’accès pour le démontage.

Valider les plans d’exécution : position, diamètre, longueurs, raccordements, rail ou câble de suspension, zones perforées et sens des fermetures.
Préparer le réseau amont : équilibrer les branches, contrôler l’étanchéité et vérifier que la pression disponible correspond à celle retenue au calcul.
Poser les suspentes : respecter les entraxes et les points de fixation prévus par le système, sans interférence avec sprinklers, détecteurs ou luminaires.
Installer et raccorder la gaine : contrôler l’alignement, la fermeture des extrémités et l’absence de plis susceptibles de perturber la diffusion.
Mesurer et régler : relever les débits, pressions, températures et niveaux sonores ; ajuster les registres du réseau plutôt que de modifier empiriquement la gaine.
Tester en conditions occupées : vérifier le confort lors des régimes de froid et de chaud, en tenant compte de l’implantation réelle du mobilier.

Le piège le plus courant consiste à valider le système uniquement lors d’un essai à vide. Les écrans, armoires, cloisons acoustiques et postes assis modifient les mouvements d’air. Une réception sérieuse inclut donc un contrôle après aménagement, avec traitement rapide des éventuelles zones de gêne.

Prix d’une diffusion par gaine textile en open space

Le prix ne se résume pas au coût au mètre linéaire du textile. Le budget dépend principalement du diamètre, du débit, de la technologie de diffusion, de la réaction au feu, du nombre de raccords, de la hauteur de pose, de l’accessibilité et des adaptations du réseau existant. Les montants ci-dessous sont des ordres de grandeur de préchiffrage pour une ligne accessible ; ils ne remplacent pas un devis sur plans.

Poste de coût	Ordre de grandeur indicatif	Ce qui fait varier le prix
Gaine textile droite fournie	Environ 40 à 130 € HT par mètre linéaire	Diamètre, toile, perforations, finition, couleur, exigences incendie.
Suspension, raccords et accessoires	Environ 15 à 50 € HT par mètre linéaire	Rails, câbles, plénums, coudes, embouts, points de fixation.
Pose et mise en œuvre	Environ 30 à 90 € HT par mètre linéaire	Hauteur, nacelle, contraintes de site occupé, horaires décalés.
Ensemble distribué posé	Souvent autour de 90 à 270 € HT par mètre linéaire	Hors centrale, réseau rigide amont, études, adaptations électriques et travaux de plafond.

Comparer deux devis exige de vérifier un périmètre identique : étude de diffusion, relevés sur site, plénums de raccordement, régulation, équilibrage, accès en hauteur, essais, remise des fiches de lavage et, si nécessaire, jeu de gaines de remplacement. Une offre très basse qui exclut les raccordements, la mise en service ou les justificatifs de sécurité peut devenir plus coûteuse après travaux.

Réglementation, sécurité incendie et entretien

La gaine textile participe à un système de ventilation qui doit répondre aux obligations applicables au lieu de travail. L’employeur doit notamment maintenir une aération suffisante, éviter les atmosphères confinées et assurer la maintenance des installations. Les débits réglementaires constituent un minimum ; l’étude doit aussi intégrer la qualité de l’air intérieur, les charges thermiques et les usages réels.

Pour les projets tertiaires, les références telles que la série NF EN 16798 peuvent servir de cadre pour définir des objectifs de confort et de qualité d’air intérieur. Elles ne remplacent pas les obligations réglementaires françaises ni les prescriptions du maître d’ouvrage. Dans les ERP, immeubles de grande hauteur ou bâtiments soumis à des exigences d’assureur, les contraintes peuvent être renforcées.

Réaction au feu : demander le classement du textile et des accessoires dans leur configuration livrée, ainsi que les documents exigés par le projet. Ne pas déduire la conformité d’un produit à partir de la seule mention « ignifugé ».
Sprinklers et détection : coordonner le tracé avec le lot sécurité incendie afin de ne pas obstruer la couverture, les détecteurs ou les dispositifs de désenfumage.
Condensation : éviter tout soufflage susceptible de condenser sur la toile ou dans le réseau. L’isolation et le réglage des températures amont sont essentiels.
Nettoyage : prévoir une inspection régulière. La fréquence de lavage dépend de l’empoussièrement et de l’activité ; dans des bureaux classiques, un cycle de un à trois ans est fréquent, mais doit être adapté aux constats sur site et aux préconisations du fabricant.
Traçabilité : conserver les rapports de maintenance, les certificats produit, les mesures de débit et les consignes de démontage/lavage.

FAQ

Une gaine textile peut-elle créer des courants d’air dans un open space ?

Oui, si elle est mal dimensionnée ou si les perforations projettent l’air directement sur les occupants. Une diffusion par porosité ou microperforations, une hauteur de pose adaptée et une étude des vitesses dans la zone occupée réduisent fortement ce risque.

La gaine textile remplace-t-elle une VMC ou une centrale de traitement d’air ?

Non. Elle diffuse l’air fourni par une installation de ventilation ou de traitement d’air. Elle ne produit ni le débit réglementaire, ni le chauffage, ni le refroidissement. Le réseau amont, la filtration, la régulation et la reprise d’air restent indispensables.

Quelle hauteur sous plafond faut-il pour installer une gaine textile ?

Il n’existe pas de hauteur universelle. Une installation est possible dans des locaux relativement bas, mais le type de diffusion, le diamètre et l’emplacement doivent alors être étudiés avec davantage de soin. Plus la gaine est proche des postes, plus la diffusion doit être douce.

Les gaines textiles sont-elles compatibles avec le chauffage et la climatisation ?

Oui, sous réserve de concevoir le système pour les deux régimes. L’air chaud et l’air froid n’ont pas la même trajectoire ; le plan de perforation, la température de soufflage et l’emplacement des gaines doivent être validés pour chaque saison.

Comment nettoie-t-on une gaine textile ?

Elle est généralement démontée puis lavée selon une procédure définie par le fabricant, avant séchage et remontage. Il faut vérifier la compatibilité du lavage avec les traitements du textile, les fermetures et les éventuelles exigences de réaction au feu. Un jeu de rechange évite l’arrêt de la diffusion pendant l’entretien.

Quel est le principal avantage par rapport à des diffuseurs métalliques ?

La gaine textile répartit l’air sur toute sa longueur, au lieu de le concentrer sur quelques terminaux. Dans un grand plateau ouvert, cela peut améliorer l’homogénéité et réduire les zones de souffle, à condition que la conception aéraulique soit correcte.
